EKWB EK-Quantum Vector² FE RTX 4090 D-RGB ABP Set - Nickel + Acetal

Das ultimative GPU-Kühlgehäuse
Dieses ultimative Kühlset besteht aus einem Hochleistungs-GPU-Wasserblock und der neuesten Generation von Active Backplate-Kühllösungen als einzelnes Gehäuse. Die GPU-Rückseitenkühlung wird jetzt durch einen ausgewachsenen Wasserblock mit eigener Kupfer-Kühlplatte und einer durchgehenden Acryloberseite bereitgestellt. Die Konnektivität wird mit den „Direct Link“-Anschlüssen, die ein herkömmliches 4-Port-Layout implementieren, das serielle und parallele Verbindungen von benachbarten oder gegenüberliegenden Seiten des Blocks ermöglicht, ebenfalls auf eine andere Ebene gebracht.

Die neuen Vector²-Wasserblöcke lösen mühelos das Problem der übermäßigen Wärmeentwicklung bei hoher Last sowohl auf dem GPU-Kern, dem Spannungsregelungsmodul als auch auf dem GDDR6X-VRAM der Founders Edition RTX 4090 - Grafikkarten.

Was ist im Paket enthalten:

• Ein Hochleistungs-GPU-Wasserkühler der neusten Generation
• Eine leistungsstarke aktive GPU-Backplate der neuesten Generation
• Befestigungsmechanismus
• Wärmeleitpaste
• Thermische Pads
• Maßgeschneiderte Single-Slot-GPU-Halterung
• Benötigtes Werkzeug für die Montage

Technisches und visuelles Meisterwerk
Der neue Look der Next-Gen-Wasserblöcke wird von minimalistischen geraden Linien dominiert. Eine 11 mm dicke Kühlplatte aus Kupfer und ein Backplate-Wasserblock in voller Größe werden für alle Vector² GPU Active Backplate-Kühlgehäuse verwendet. Die Acetal-Version der Vector²-GPU-Wasserblöcke ist komplett schwarz und verstohlen, aber dennoch mit einem ausgeklügelten adressierbaren RGB-Lichtleiter ausgestattet, der um den gesamten Wasserblock herumgeht und selbst auf der Rückseite einen eleganten visuellen Effekt erzeugt.

EK-Matrix7-Unterstützung
Matrix7 standardisiert die Abmessungen der Produkte, einschließlich der Position und des Abstands der Anschlüsse, wodurch die Montage des Flüssigkeitskühlkreislaufs intuitiver und einfacher wird. EK-Quantum Vector² GPU-Kühlgehäuse folgen dem EK-Matrix7-Standard, wodurch sie sich nahtlos in die kommende 2. Generation von EK Reflection-Verteilerplatten integrieren lassen. Dies bringt Kompatibilität mit der vertikalen EK-GPU-Halterung l perfekte Ausrichtung der Anschlüsse sowohl in horizontaler als auch in vertikaler Position, was bedeutet, dass weniger Zeit für die Planung des Loops und das Biegen von Rohren benötigt wird und das Endergebnis immer noch ein epischer Build sein wird.

EK-Quantum Vector² FE RTX 4090 ABP Set D-RGB - Nickel + Acetal
Das EK-Quantum Vector² FE RTX 4090 ABP Set D-RGB - Nickel + Acetal GPU-Wasserblockgehäuse ist mit Founders Edition RTX 4090-Grafikkarten kompatibel. Der Vector²-Wasserblock kühlt aktiv die GPU, den VRAM und die Leistungsstufen sowie die PCB-Hotspots, die sich auf der Rückseite des GPU-Kerns, des VRAM und des VRM (Spannungsregelungsmodul) befinden. Über all diese kritischen Bereiche wird Kühlflüssigkeit geleitet.

Für eine genaue Kompatibilitätsabstimmung dieses Wasserblocks empfehlen wir Ihnen den EK Cooling Configurator zu konsultieren .

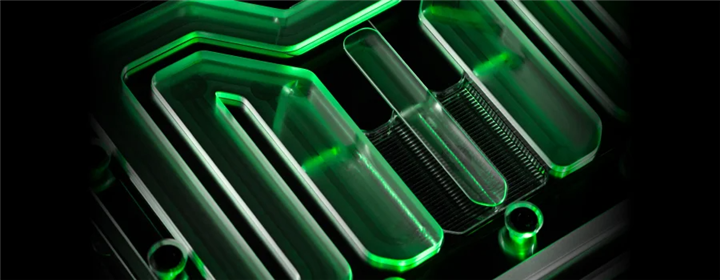

Der implementierte Vector-Kühlmotor der 3. Generation verwendet einen neuartigen 3D-bearbeiteten Acryleinsatz, um die Strömungsverteilung und die thermische Leistung zu verbessern. Dieser neue Kühlmotor basiert auf einem Open-Split-Flow-Design, aber die asymmetrische Form des Düseneinsatzes trägt dazu bei, einen gleichmäßigen Fluss zwischen den ersten und letzten Kupferlamellen zu verteilen. Die Rippenstrukturgeometrie wurde optimiert, um eine gleichmäßige Strömungsverteilung mit minimalen Verlusten und optimale Leistung auch bei Verwendung in Umkehrwasserströmungsszenarien zu gewährleisten. Es zeichnet sich auch durch eine geringe hydraulische Durchflussbegrenzung aus, was bedeutet, dass es mit schwächeren Wasserpumpen oder Pumpen, die mit niedrigen Geschwindigkeitseinstellungen laufen, verwendet werden kann und dennoch eine Spitzenleistung erzielt.

Es wurde große Sorgfalt darauf verwendet, einen symmetrischen Strömungsbereich zu erreichen, indem eine interne Brücke zu sekundären Komponenten verwendet wurde. Dies wurde getan, um die Kühlung sekundärer Komponenten sicherzustellen, ohne die Strömungsverteilung über den GPU-Kern zu opfern.

Alle Vector²-GPU-Wasserblöcke verwenden eine dicke 11-mm-Kupfer-Kühlplatte mit einem direkt daran befestigten Acetal-Anschluss, um eine robuste Baugruppe zu schaffen. Ein einzelnes O-Ring-Design wird verwendet, um eine Abdichtung zwischen der Kühlplatte und der Oberseite des Wasserblocks herzustellen, wodurch die Anzahl der Fehlerstellen reduziert wird. Dies bedeutet auch, dass Sie das Ende von Edelstahl-Brückenplatten gesehen haben , die zuvor auf GPU-Wasserblöcken verwendet wurden. Diese einfache Konstruktion schafft Vertrauen bei der Anpassung und Wartung.

Beide Kühlplatten dieses GPU-Wasserblocks und die aktive Backplate sind aus hochwertigem, reinem Elektrolytkupfer CNC-gefräst, das dann vernickelt wird, während ihre Oberseiten aus haltbarem schwarzem Acetal CNC-gefräst sind. Eine Seitenabdeckung aus schwarz eloxiertem Aluminium ist im Lieferumfang jeder aktiven Rückplatte enthalten, um die gesamte Leiterplatte zu verbergen und ein nahtloses Gehäuse zu schaffen.

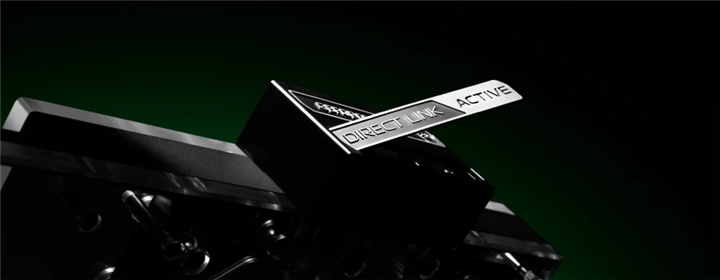

Direct-Link-Terminal

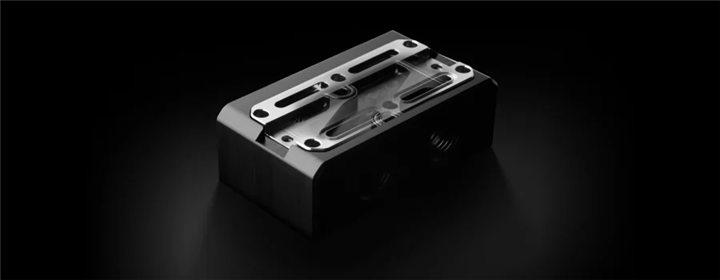

Diese neuen Vector²-GPU-Wasserblock- und aktiven Backplate-Sets verfügen über eine Direct-Link-Flow-Lösung – die erste Lösung mit mehreren Blöcken, die ein herkömmliches 4-Port-Terminal-Layout implementiert. Das ermöglicht serielle und parallele Verbindungen von benachbarten oder gegenüberliegenden Seiten des Blocks. Möglich wurde dies durch das Hinzufügen eines maschinell bearbeiteten Messingeinsatzes im Anschluss selbst, der den Wasserblock diagonal direkt mit der aktiven Rückplatte im Inneren des Acetalanschlusses verbindet. Direct Link erweist sich als unschätzbar, wenn Flexibilität für das richtige Setup erforderlich ist, wie im Fall einer Verteilerplatte oder einer vertikalen GPU-Halterung.

Drehbare magnetische Abdeckungen
Schlanke magnetische Abdeckungen werden verwendet, um die Anschlussschrauben zu verbergen, wodurch das Branding gedreht werden kann, wenn der GPU-Wasserblock und das aktive Backplate-Gehäuse im Gehäuse umgekehrt sind oder auf einer vertikalen GPU-Halterung verwendet werden.

Adressierbare D-RGB-Kompatibilität
Ein dichter D-RGB-LED-Streifen beleuchtet die Trennlinie des herausragenden Elements auf beiden Seiten des Blocks. Dieser subtile Effekt ermöglicht lebendige Farbdarstellungen, während der Block vollständig schwarz bleibt. Die individuell adressierbare RGB-LED ist mit gängigen RGB-Sync-Technologien aller großen Mainboard-Hersteller kompatibel. Die Pfeilmarkierung auf dem 3-poligen D-RGB-LED-Anschluss muss mit der +5-V-Markierung auf dem D-RGB-Header (adressierbar) ausgerichtet werden (Pinbelegung: +5 V | Data | Blocked | Ground).

Vector² Wasserblöcke wurden mit einem iF Design Award ausgezeichnet
Die Premium-Wasserblöcke von EK aus der Produktlinie Quantum Vector² sind mit einem iF Design Award 2022 ausgezeichnet worden . Diese prestigeträchtigen Auszeichnungen bedeuten erstklassiges Design, das unsere Produkte sowohl Verbrauchern als auch der Design-Community bieten. Vector²-Wasserblöcke haben nicht nur ein ästhetisch ansprechendes Aussehen, um diese Auszeichnungen zu verdienen, sondern bringen auch zum Patent angemeldete Technologien und wertvolle Funktionen auf den Tisch.

Warnung:

• EK garantiert nur die Kompatibilität mit den mitgelieferten Wärmeleitpads der Marke EK. Der Installationsprozess, die Kühlleistung und die Blockkontakte werden ausschließlich mit Wärmeleitpads der Marke EK getestet.
• Die aufgeführten Dicken der Wärmeleitpads gelten nur für EK-Wärmeleitpads, die im Lieferumfang enthalten sind.
• EK garantiert nicht die Kompatibilität mit Aftermarket-Alternativen für thermische Schnittstellenmaterialien.

Technische Spezifikation:

• Abmessungen (L x H x B): 236,3 x 148 x 41 mm
• D-RGB-LED-Anzahl: 28
• D-RGB-Kabellänge: 50 cm
• D-RGB-Anschluss 3-poliger 5-V-Digital-LED-Header (Pinbelegung: +5 V | Daten | Blockiert | Masse)

Hergestellt in Slowenien - Europa!

ZU BEACHTEN:

• Aufgrund einer immensen Vielfalt an auf dem Markt erhältlichen Fittings/Widerhaken und ohne vorgeschriebene Standards garantieren wir die Kompatibilität nur für Steckverbinder, die auf unserer Website gekauft wurden.
• Werkseitige Backplates sind mit diesem Wasserblock nicht kompatibel!
• Dieses Produkt sollte NICHT mit Aluminiumteilen von Fluid Gaming installiert werden !
• Die Verwendung speziell entwickelter Kühlmittel, die Korrosions-, Kesselstein- und biologische Inhibitoren enthalten, ist zwingend erforderlich, um Schäden an Ihrem vernickelten Wasserblock zu vermeiden! Eine Auswahl solcher Produkte bietet EK im Bereich Kühlmittel an .
• Stellen Sie sicher, dass genügend Platz vorhanden ist, damit die Active Backplate über dem PCIe-Steckplatz passt. Diese Active Backplate erfordert 15 mm Freiraum über die gesamte Länge des Blocks. Der Abstand wird von der Mitte des PCIe-Steckplatzes aus gemessen, wo sich das Loch befindet.
